      Аварийное оповещение персонала в шахтах и рудниках

      • Главная
      • Решения
      • Построение сетей связи и передачи данных в подземных условиях
      • Связь и передача данных в шахтах и рудниках
      • Аварийное оповещение персонала в шахтах и рудниках

      Шахтный многофункциональный информационный комплекс «Горизонт», в составе своих широких возможностей по связи и автоматизации, обеспечивает аварийное оповещение персонала в угольных шахтах и рудниках. Функция реализована в сети позиционирования и аварийного оповещения.

      АО «ИТ-Индустрия» уделяет большое внимание разработке систем обеспечения безопасного труда в подземных выработках. Система аварийного оповещения персонала комплекса «Горизонт» работает в составе МФСБ промышленного объекта. Она обеспечивает автоматическое доведение сигнала об аварии до горнорабочих, автоматическое и ручное подтверждение его приёма, а также визуализацию, хранение, выгрузку данных и формирование необходимых отчётов.

      Аварийное оповещение персонала в шахтах и рудниках: принцип работы и состав сети

      В состав сети позиционирования и аварийного оповещения комплекса «Горизонт» входят:

      • абонентские модули МА-41 (МА-43) шахтёров, устанавливаемые в аккумуляторные отсеки индивидуальных светильников;
      • линейные считыватели ЛС-Р4 ВЧ-радиокабельной излучающей подземной сети;
      • контроллеры базового оборудования;
      • ПО «Аварийное оповещение»;
      • АРМ диспетчера.

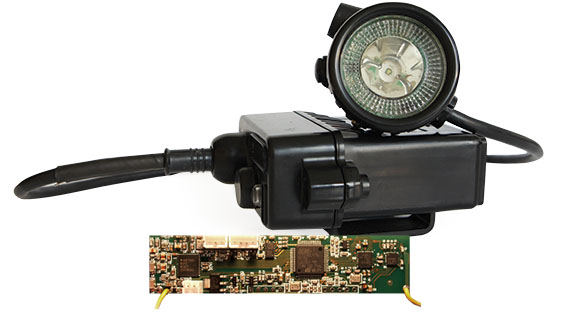

      Рис.1 Абонентский модуль позиционирования и аварийного оповещения МА-41

      Линейные считыватели подземной ВЧ-радиокабельной сети осуществляют обмен данными с абонентскими модулями шахтёров и определяют их местоположение с разрешением ±20м. Информация от считывателей обрабатывается контроллерами и далее отображается на плане подземной выработки АРМ диспетчера в реальном времени с периодом обновления информации не более 5с.

      В случае возникновения аварии в подземной горной выработке, диспетчер подаёт сигнал аварийного оповещения персоналу.

      ПО «Аварийное оповещение» комплекса «Горизонт» обеспечивает общую, групповую или индивидуальную передачу сигналов аварийного оповещения, а также получение автоматического и ручного подтверждения приема.

      На сервере осуществляется сбор, обработка и хранение, а также выгрузка отчётов о параметрах рассылки сигналов аварийного оповещения и подтверждения получения информации адресатами.

      Передача и получение сигнала аварийного оповещения

      Передача сигнала аварийного оповещения реализована по подземной ВЧ-кабельной сети через базовый контроллер по радиоканалу в диапазоне 150 МГц, и/или считыватели по радиоканалу в диапазоне 2.4 ГГц. Время прохождения сигнала и доведения его до горнорабочего составляет менее одной секунды.

      Условные обозначения:
      ЛУ — линейный усилитель, ЛС — линейный считыватель ЛС-Р4, F/O — радиооптический преобразователь, БПИС — искробезопасный блок питания, ЛВС — локальная вычислительная сеть предприятия.

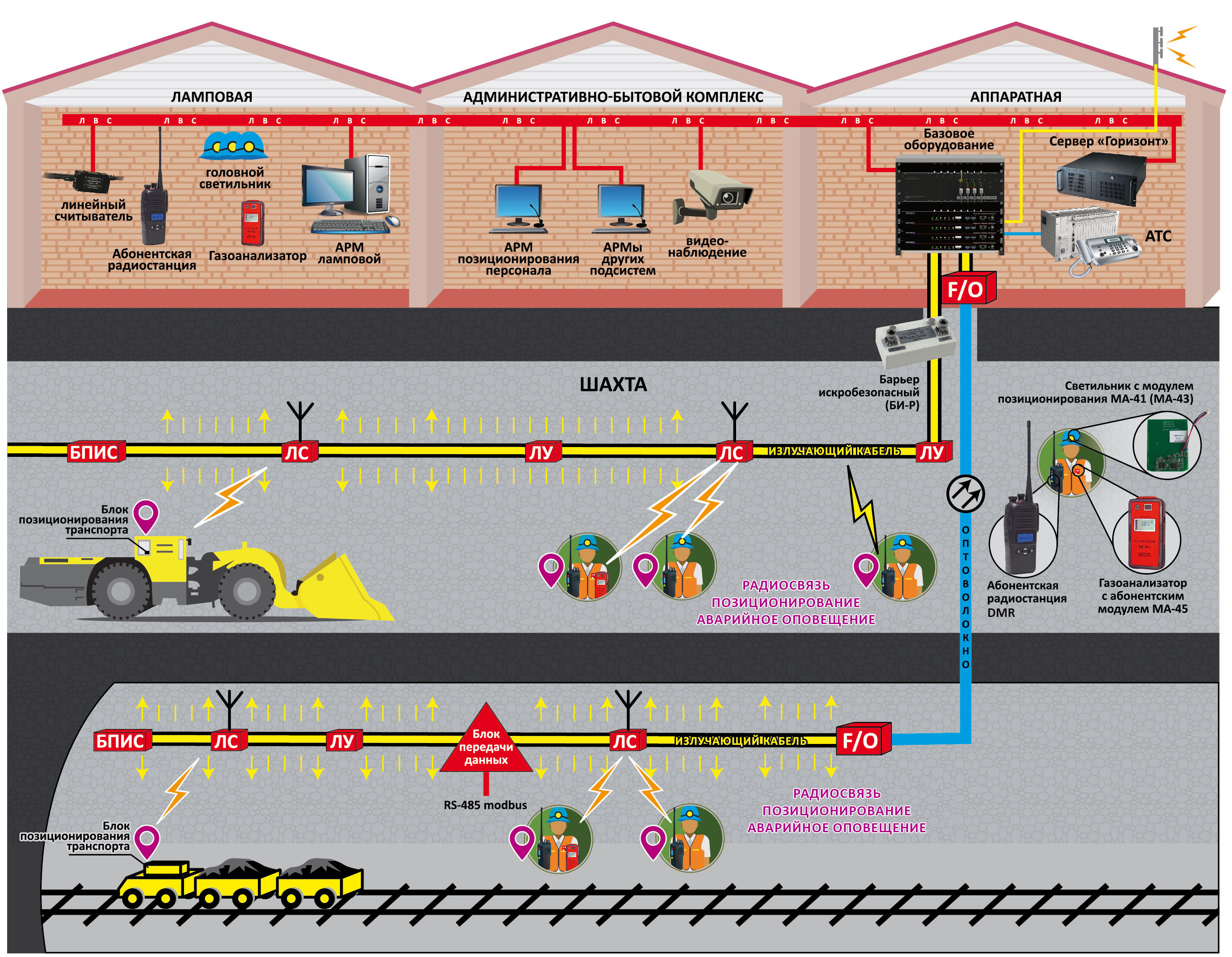

      Рис. 2 Пример построения телекоммуникационных сетей позиционирования и аварийного оповещения, аэрогазового контроля, передачи данных и голосовой радиосвязи на базе комплекса «Горизонт»


      О получении сигнала аварийного оповещения абонентский модуль сигнализирует горнорабочему миганием светильника шахтёрского фонаря и/или звуковым сигналом (если светильник имеет звуковой излучатель). Сигнал оповещения может быть групповой или индивидуальный.

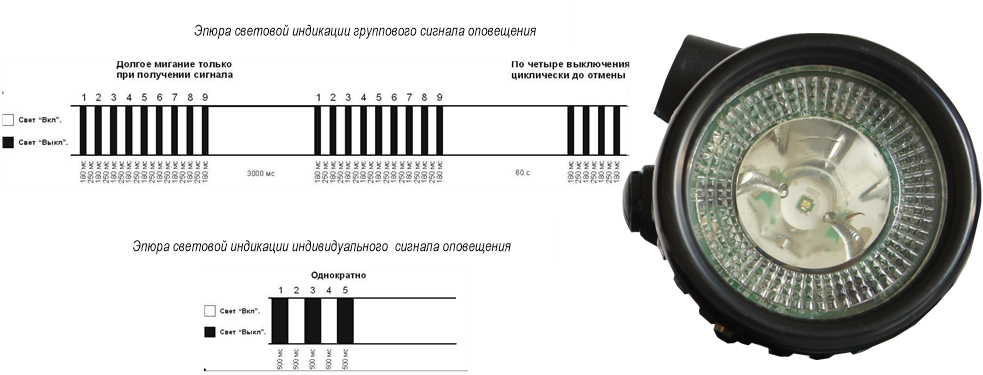

      Рис. 3 Эпюры световой индикации при получении группового и индивидуального сигнала аварийного оповещения



      Подтверждение получения сигнала аварийного оповещения

      Абонентский модуль МА-41 (МА-43) обеспечивает передачу двух видов подтверждения приема сигнала аварийного оповещения:

      • Автоматическое подтверждение (контроль доставки сигнала шахтёру). Передается после получения сигнала оповещения;
      • Ручное подтверждение “кнопкой” (контроль осознания сигнала шахтёром). Передается после нажатия горнорабочим на кнопку подтверждения, в случае если светильник оборудован такой кнопкой.

      Сигнал подтверждения приема сигнала оповещения передаётся по ВЧ кабельной сети на базовый контроллер по радиоканалу в диапазоне 150 МГц, или на считыватель по радиоканалу в диапазоне 2.4 ГГц.

      Удаленный опрос акселерометра

      Поддерживается функция акселерометра (датчика движения). Абонентский модуль шахтёра, при получении от линейного считывателя соответствующего запроса, посылает по каналу «считыватель – АУ» цифровой пакет, содержащий данные от акселерометра. Далее информация от считывателя поступает на АРМ диспетчера.

      Данные от акселерометра позволяют сделать заключение о том, находится ли в данный момент человек в движении (идет, бежит, едет) или неподвижен.

      Позиционирование персонала на схеме

      Местоположение персонала в шахте отображается на АРМ диспетчера, на карте подземной выработки.

      Рис.4 Отображение горнорабочих на АРМ диспетчера


      При наведении курсора на символ, обозначающий горнорабочего, появляется информационное окно с индикацией расстояния:

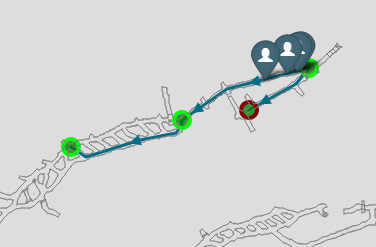

      Рис.5 Отображение информации о местоположении горнорабочего на АРМ диспетчера


      После передачи сигнала аварии, на АРМ диспетчера отображаются параметры отправки и получения сигнала аварийного оповещения:

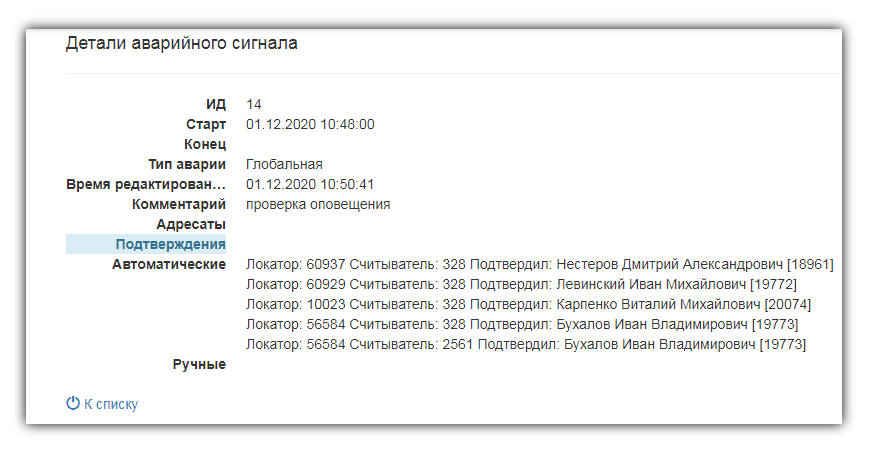

      Рис.6 Отображение автоматические подтверждения от 4-х находящихся в системе абонентских модулей позиционирования и аварийного оповещения (от модуля №56584 подтверждение поступило через два линейных считывателя: №382 и №56584).

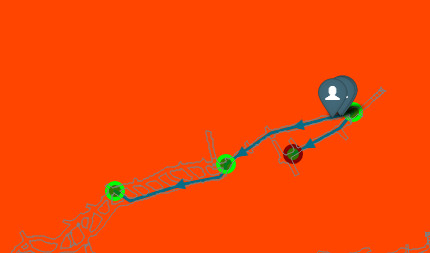

      В состоянии аварии карта подземной выработки подсвечивается красным цветом:

      Рис.6 Внешний вид карты подземной выработки на АРМ диспетчера в случае аварийной ситуации

      Поиск персонала при авариях в шахтах

      При задымлениях, обрушениях горных пород и других техногенных происшествиях в шахтах и рудниках, функционал комплекса «Горизонт» предусматривает возможность определения местонахождения персонала, застигнутого аварией. Для этих целей применяется система «Горизонт-Поиск», которая позволяет осуществлять поиск персонала в завалах на расстоянии до 20 м сквозь обвальную горную породу или в условиях ограниченной видимости. Принцип работы системы состоит в обнаружении абонентских модулей шахтёров (МА-43 или МА-32) шахтным поисковым прибором «Поиск-2». При использовании прибора, горноспасатель может определять направление поиска и расстояние до человека, находящегося в зоне бедствия. Одновременно горноспасатель может вести поиск до 16-ти человек, что позволяет минимизировать время на определение их местонахождения и значительно сократить сроки проведения спасательной операции.

      АО «Индустрия» обладает многолетними компетенциями по построению подземных телекоммуникационных сетей горнодобывающих предприятий и реализует проекты различного масштаба и сложности с учётом всех особенностей производственных процессов Заказчика.

      Если Вам необходимо организовать построение сети аварийного оповещения в угольной шахте или руднике, обратитесь к специалистам АО «ИТ-Индустрия» по телефону +7 (495) 139-75-50 или отправьте онлайн-запрос.


      Поделиться
      Назад к списку
      • Построение сетей связи и передачи данных в подземных условиях
        • Связь и передача данных в шахтах и рудниках
          • Сети Private LTE для горнодобывающих предприятий и подземных рудников
          • Позиционирование персонала и техники в шахтах
          • Горно-подземная радиосвязь
          • Аэрогазовый контроль в шахтах. Передача данных с индивидуальных газоанализаторов
          • Аварийное оповещение персонала в шахтах и рудниках
          • Поиск людей, застигнутых аварией в шахтах под завалом горной породы
          • Передача видео и промышленное ТВ
          • Шахтная телефонная связь
        • Радиосвязь и оповещение в тоннелях
        • Радиосвязь и передача данных в метрополитенах
      • Построение сетей радиосвязи и передачи данных в наземных условиях
      Наши специалисты ответят на интересующий Вас вопрос
      Задать вопрос
      Компания
      О компании
      Лицензии и сертификаты
      Решения
      Построение сетей связи и передачи данных в подземных условиях
      Построение сетей радиосвязи и передачи данных в наземных условиях
      Производство
      Оборудование для шахт, рудников и тоннелей
      Оборудование для профессиональной радиосвязи
      Наши контакты

      + 7 (495)139-75-50
      09:30 - 18:00

      г. Москва Хорошёвское шоссе, д.12 корп. 1
      info@it-ind.ru
      © 2023 Все права защищены.
      Версия для печати
