Многофункциональный шахтный программно-аппаратный информационный комплекс «Горизонт» предназначен для применения в составе многофункциональных систем безопасности (МФСБ) на горнодобывающих предприятиях и используется для построения сетей радиосвязи, позиционирования, передачи данных, аварийного оповещения и поиска персонала в подземных выработках угольных шахт и рудников.
Комплекс соответствует ГОСТ Р 55154-2019 для многофункциональных систем безопасности угольных шахт и обеспечивает выполнение соответствующих требований Ростехнадзора.
Производимое оборудование имеет российские Сертификаты соответствия.
Разработанное программное обеспечение (ПО) имеет Свидетельства о государственной регистрации в Реестре программ для ЭВМ.
Многофункциональный шахтный программно-аппаратный комплекс «Горизонт» предназначен для применения в составе многофункциональных систем безопасности (МФСБ) на горнодобывающих предприятиях и используется для построения в подземных выработках угольных шахт и рудников:
- систем позиционирования персонала и техники в реальном времени с разрешением ± 20м и выводом данных на АРМ диспетчера в табличном или графическом виде на планах подземных выработок, с периодичностью обновления информации не более 5с;
- систем аварийного оповещения персонала с автоматическим и ручным подтверждением получения сигнала;
- систем поиска людей, застигнутых аварией в завалах (в течение 36 часов после аварии, на расстоянии до 20 м через обвальную горную породу);
- систем передачи данных аэрогазовой обстановки с индивидуальных мобильных газоанализаторов в реальном времени на АРМ диспетчера;
- систем передачи данных через искробезопасные интерфейсы RS-485 для управления технологическим оборудованием;
- систем автоматизированного табельного учёта.
Работа сети горно-подземной радиосвязи диапазона VHF может быть организована как в конвенциональном, так и в транкинговом режимах, на основе базовых и абонентских радиостанций различных изготовителей. Сеть обеспечивает радиосвязь между шахтёрами, а также шахтёров с диспетчерами. Возможен выход радиоабонентов в телефонную сеть предприятия и внешнюю телефонную сеть.
Комплекс соответствует ГОСТ Р 55154-2019 для многофункциональных систем безопасности угольных шахт и обеспечивает выполнение соответствующих требований Ростехнадзора.
Оборудование комплекса «Горизонт» выпускается с уровнем взрывозащиты РО (рудничное особо взрывобезопасное оборудование), имеет сертификаты «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011). Комплекс соответствует «Правилам безопасности при ведении горных работ и переработке твердых полезных ископаемых», введенным приказом № 505 от 08 декабря 2020 года Федеральной службы по экологическому, технологическому и атомному надзору, вступившим в действие с 01.01.2021 с поправками от 01.01.2022.
Комплекс «Горизонт» обеспечивает интеграцию с существующими многофункциональными системами безопасности и иными автоматизированными системами оперативно-диспетчерского управления шахт и рудников и позволяет оптимизировать производственные процессы подземной добычи полезных ископаемых при оптимальных затратах.
Предприятие-изготовитель: АО «ИТ-Индустрия».

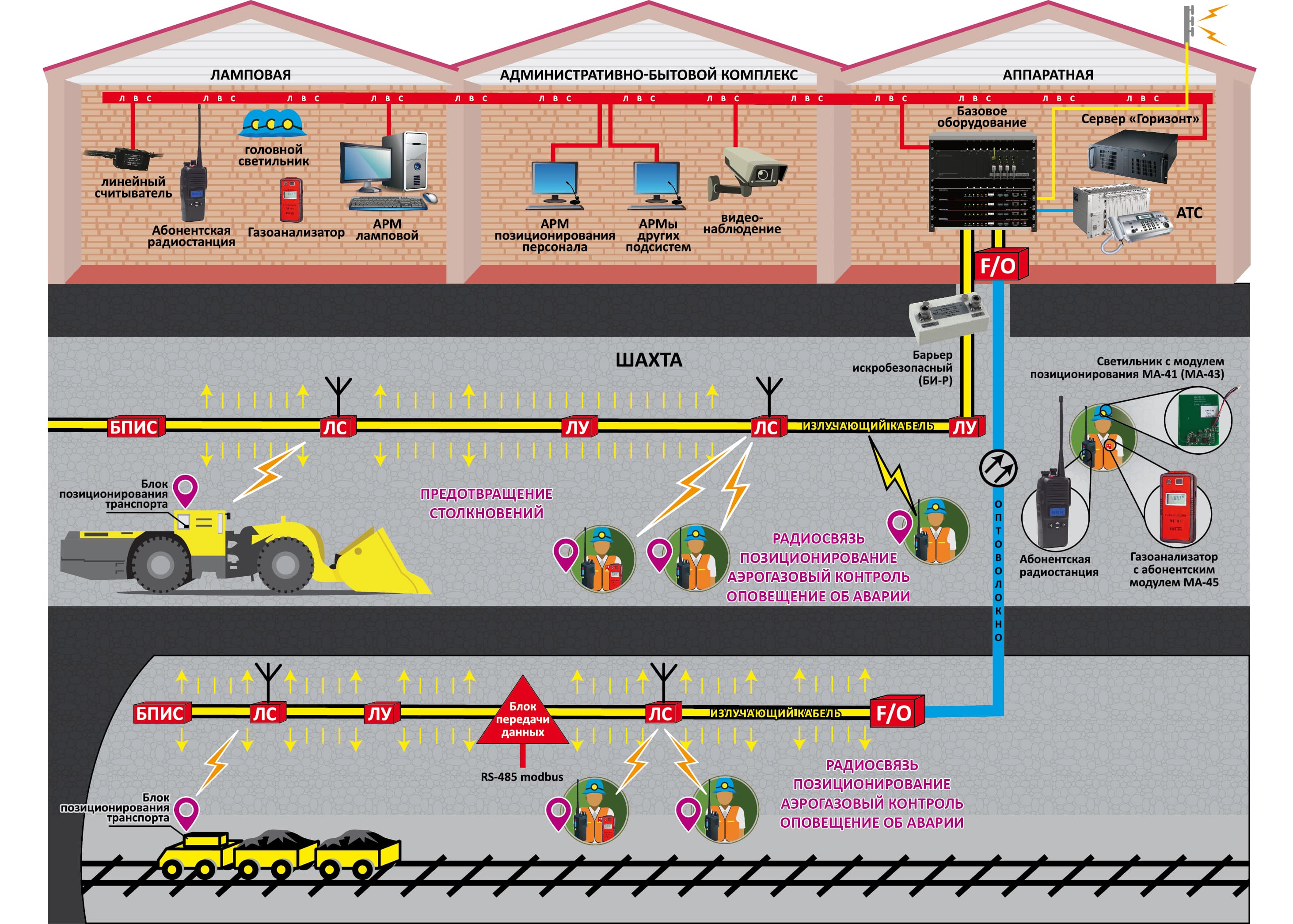

Пример построения сетей комплекса «Горизонт»

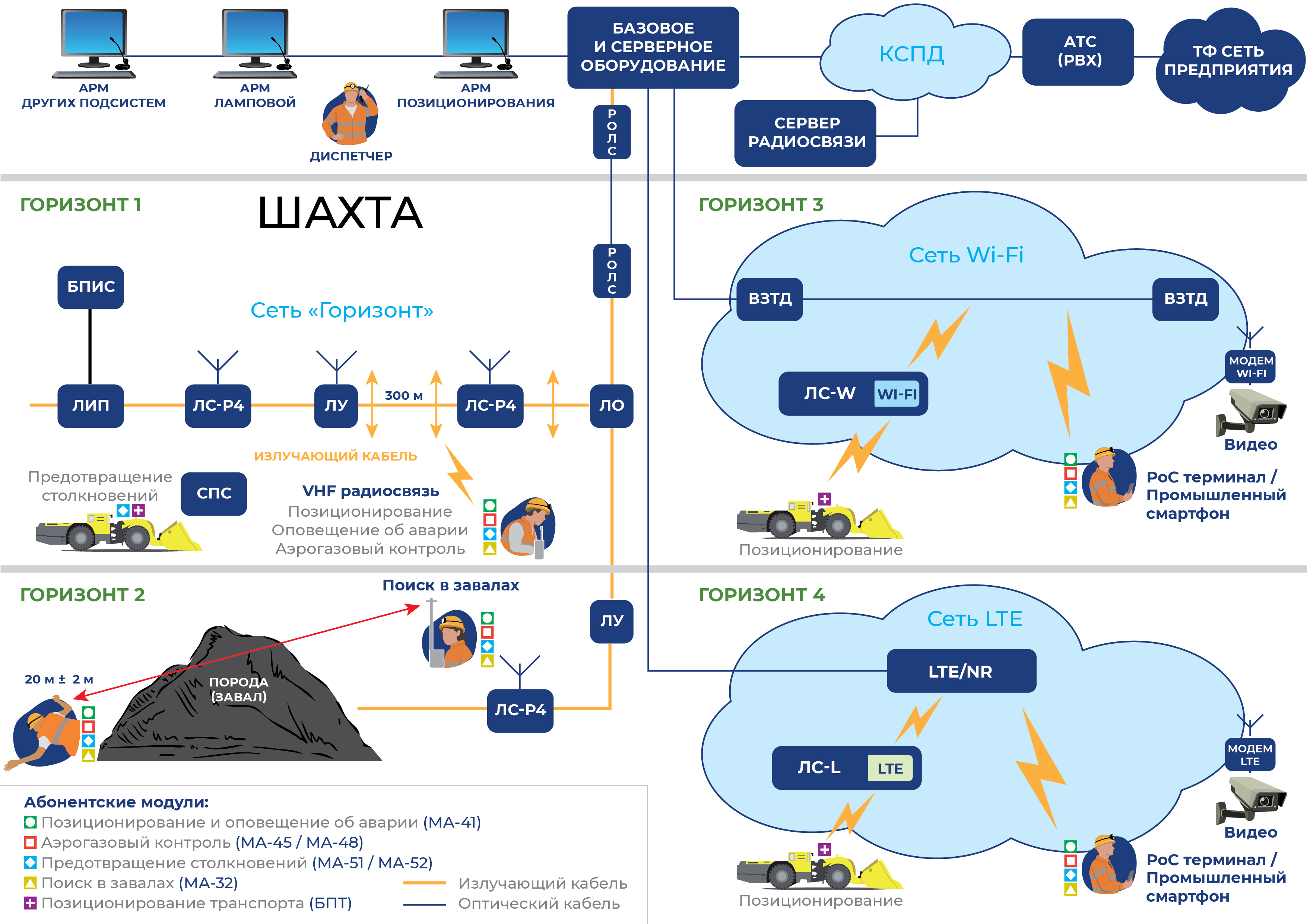

Пример построения телекоммуникационных сетей позиционирования и аварийного оповещения, аэрогазового контроля, передачи данных и голосовой радиосвязи на базе комплекса «Горизонт»
Условные обозначения:
ЛУ — линейный усилитель, ЛС — линейный считыватель ЛС-Р4, F/O — радиооптический преобразователь, БПИС — искробезопасный блок питания,
ЛВС — локальная вычислительная сеть предприятия.
Состав оборудования комплекса «Горизонт»
Оборудование многофункционального шахтного информационного комплекса «Горизонт» состоит из наземного и подземного сегментов инфраструктуры.
В состав наземного сегмента входят: базовое оборудование, сервер, ПО и АРМы для удалённого мониторинга и управления элементами сети.
В состав подземного сегмента входят: шахтное линейное оборудование, шахтное абонентское оборудование, система поиска людей, застигнутых аварией.
В качестве транспортной среды передачи информации могут применяться: ВОЛС, радиоизлучающий кабель, линии RS-485 и Ethernet.
Электропитание обеспечивают искробезопасные взрывозащищённые блоки питания серии БПИС.
Внедрение комплекса «Горизонт» на шахтах и рудниках предприятий добывающего комплекса позволит:
- создать на предприятиях цифровую среду для внедрения умных сервисов;
- оптимизировать процесс управления добычей полезных ископаемых;
- повысить безопасность труда персонала;
- повысить эффективность использования горношахтного оборудования;
- автоматизировать табельный учёт персонала на предприятии;
- повысить производительность труда.
Оборудование комплекса «Горизонт» с 2018 года внедряется на ряде угольных шахт Кемеровской области. Надёжная работа комплекса заслужила положительные оценки горных специалистов.
Комплекс отмечен Дипломом и медалью «Лучший экспонат» Международной выставки «Уголь России и Майнинг»
