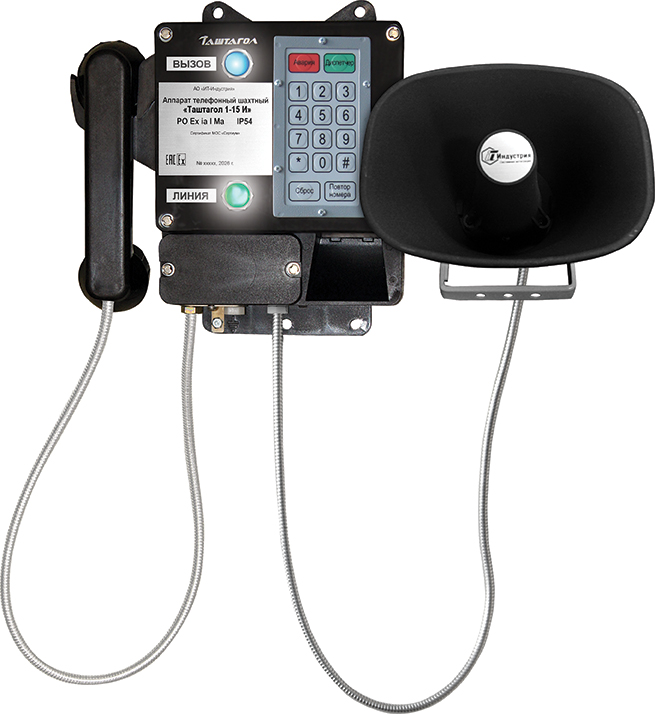

Телефонный аппарат «Таштагол 1-15 И» взрывозащищённый предназначен для работы в сетях телефонной и громкоговорящей связи шахт, рудников, а также других подземных сооружений, построенных на основе системы учрежденческо-производственной связи и оперативного управления специального применения «Коралл PExl».
Телефонный аппарат «Таштагол 1-15 И» соответствует требованиям государственного стандарта к взрывозащищенному электрооборудованию ГОСТ Р 51330.0-99.
Уровень взрывозащиты – «особо взрывобезопасный».
Проводится сертификация – РО Ex ia I MA.
Телефонный аппарат «Таштагол 1-15 И» оборудован световыми индикаторами «Вызов» и «Линия»
Основные функциональные характеристики
- Телефонная автоматическая связь с абонентами искробезопасной шахтной и поверхностной сетей связи.
- Телефонная оперативная связь с диспетчером шахты.
- Световая индикация:
«Вызов» – светодиод голубого цвета. Индикация осуществляется при поступлении вызова от диспетчера.
«Линия» – светодиод зелёного цвета. Индикация осуществляется постоянно при исправной телефонной линии. - Громкоговорящее оповещение с пульта диспетчера, передача сообщений об аварии.
- Прослушивание диспетчером производственных шумов в месте установки телефонного аппарата.
- Оперативный вызов диспетчера шахты нажатием кнопки «Диспетчер».
- Аварийный вызов диспетчера нажатием кнопки «Авария», передача на поверхность сообщения об аварии.
Надежность
- Средняя наработка на отказ телефонного аппарата составляет не менее 8000 часов
- Средний срок службы телефонного аппарата – не менее 5 лет.
Телефонный аппарат «Таштагол 1-15 И» работает в условиях высокой влажности, сильного производственного шума и большой запылённости.
Основные технические данные
| Электрическое сопротивление постоянному току в разговорном режиме | 600 Ом ±15% |
| Частотная характеристика коэффициента приема | по ГОСТ 7153-85 |
| Коэффициент гармоник | не более 7% |
| Сила постоянного тока, потребляемого телефонным аппаратом: в режиме ожидания вызова в разговорном режиме в режиме прослушивания окружающей обстановки в режиме громкоговорящего оповещения |
0,5 мА 22 мА 10 мА 45 мА |
| Уровень вызывного акустического сигнала на расстоянии 0,5 м от лицевой стороны телефонного аппарата | 95 дБ(А) |
| Режим набора номера | импульсный |
| Степень защиты корпуса от внешних воздействий | IP54 |
| Вид климатического исполнения | УХЛ5 |
| Дальность связи | до 15 км |
| Габаритные размеры корпуса телефона, не более | 300x306x110 мм |
| Габаритный размеры громкоговорителя, не более | 232x220x200 мм |
| Масса без громкоговорителя | З кг |
| Масса с громкоговорителем | 4,4 кг |
