Система «Горизонт-Поиск» предназначена для поиска людей, застигнутых аварией в шахте или других подземных промышленных сооружениях. Она позволяет, в течение 36 часов после аварии, осуществлять поиск в условиях ограниченной видимости, а также под завалами горных пород.
Входит в состав многофункционального шахтного информационного комплекса «Горизонт», но может применяться и отдельно.
Система «Горизонт-Поиск» включает:

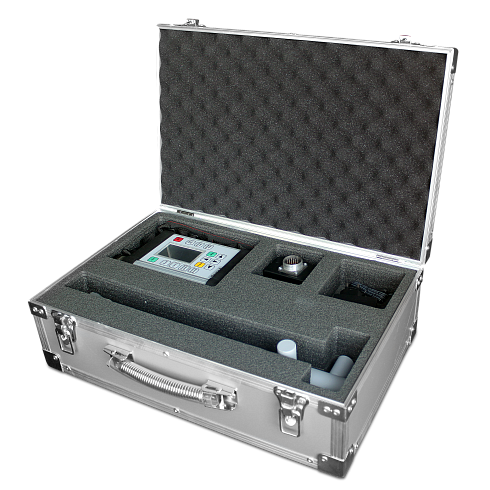

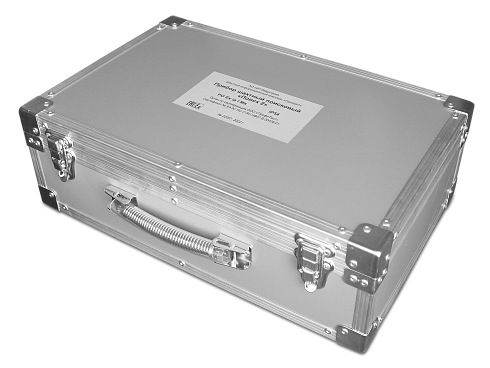

- Прибор шахтный поисковый "Поиск-2"
- Абонентские модули шахтёров:
Абонентский модуль поиска МА-32
Абонентский модуль поиска, позиционирования и оповещения МА-43 - Пульт проверочный
Назначение и характеристики:
|

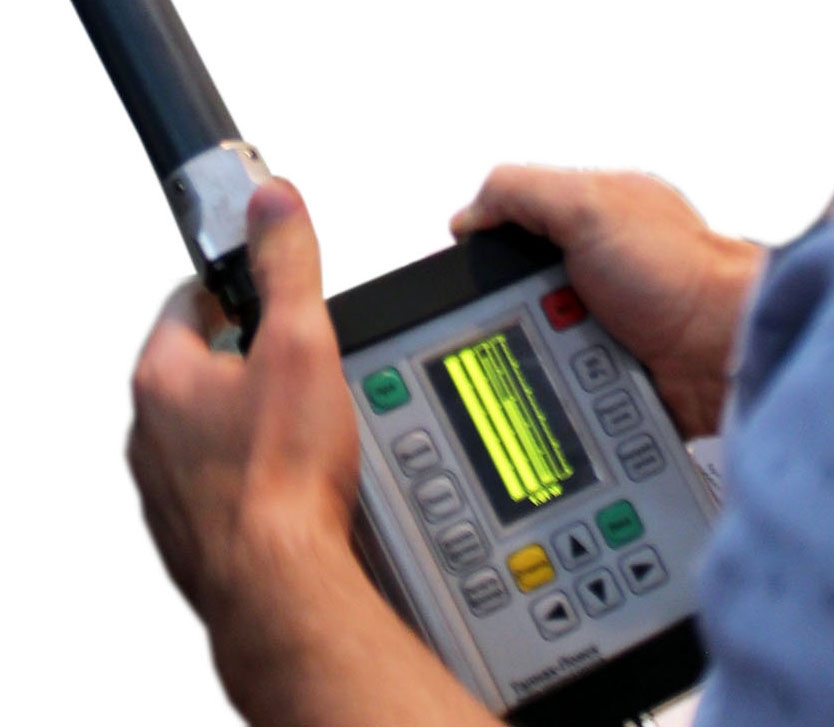

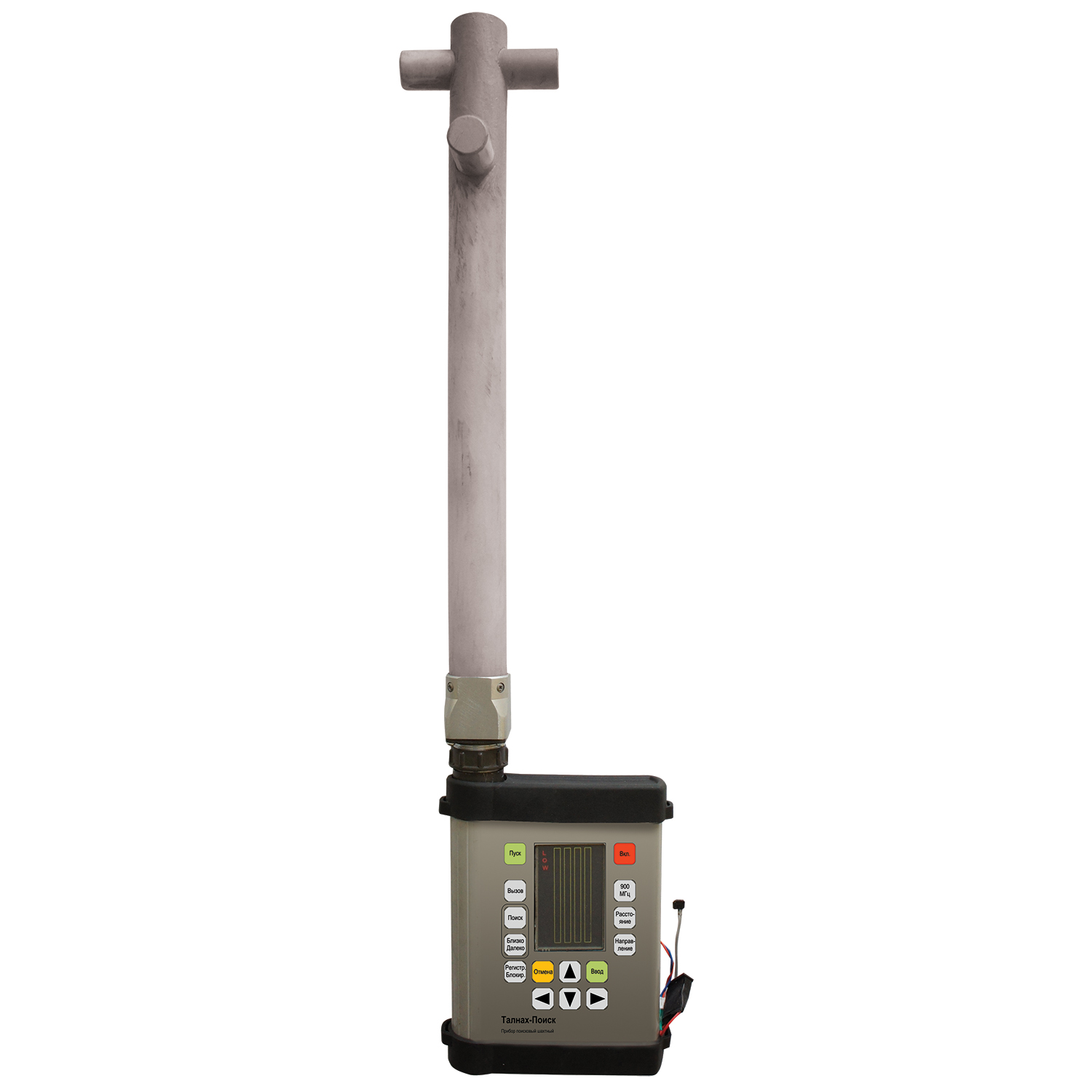

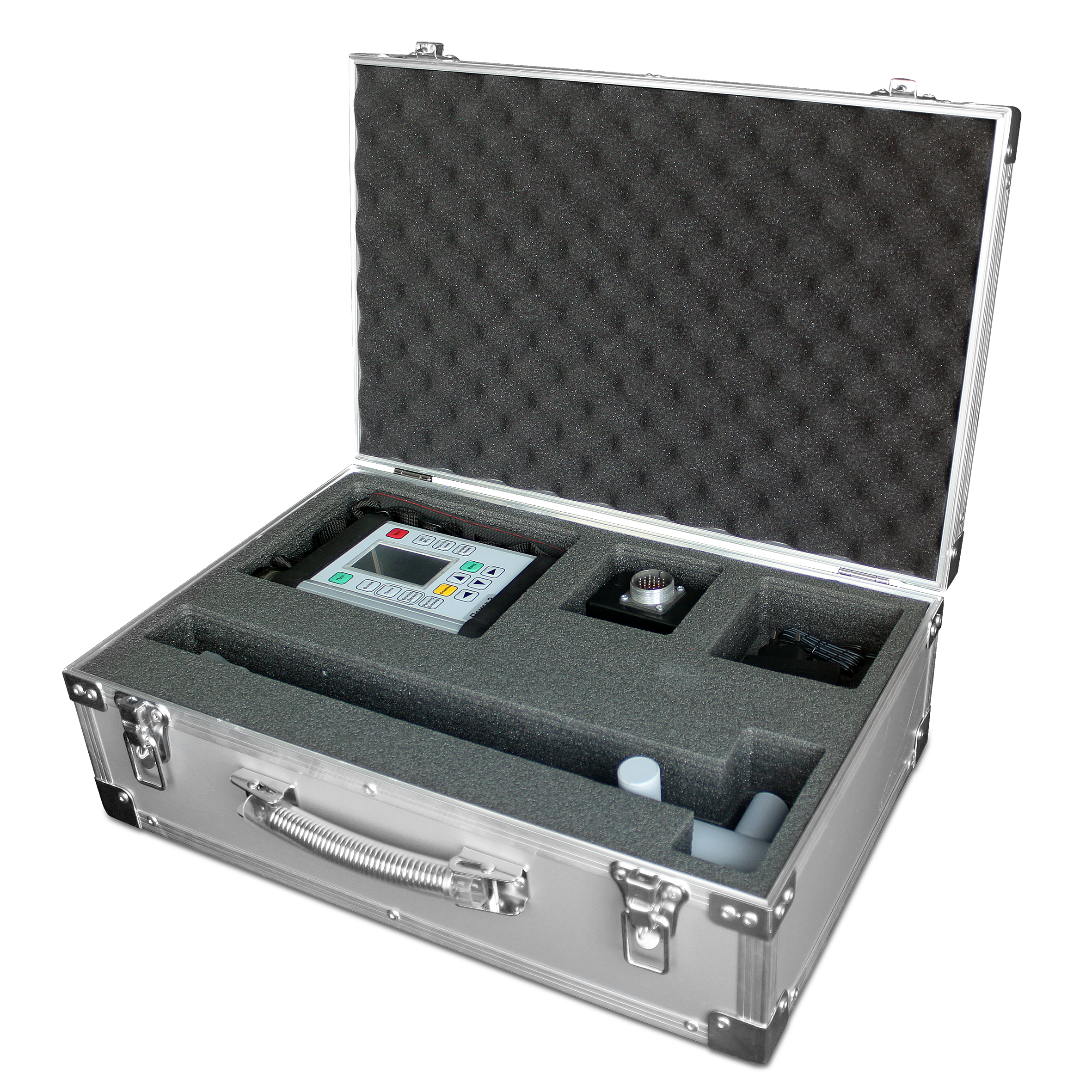

Прибор шахтный поисковый "Поиск-2" Предназначен для горноспасателя. Позволяет обнаруживать абонентские модули, установленные в аккумуляторный отсек индивидуального головного светильника шахтёра, на расстоянии до 20 метров через обвальные горные породы. На дисплее отображается направление поиска и расстояние до человека, находящегося в зоне бедствия. Прибор шахтный поисковый "Поиск-2" обеспечивает одновременную обработку сигналов от 16 абонентских модулей. |
Абонентские модули шахтёров: | |

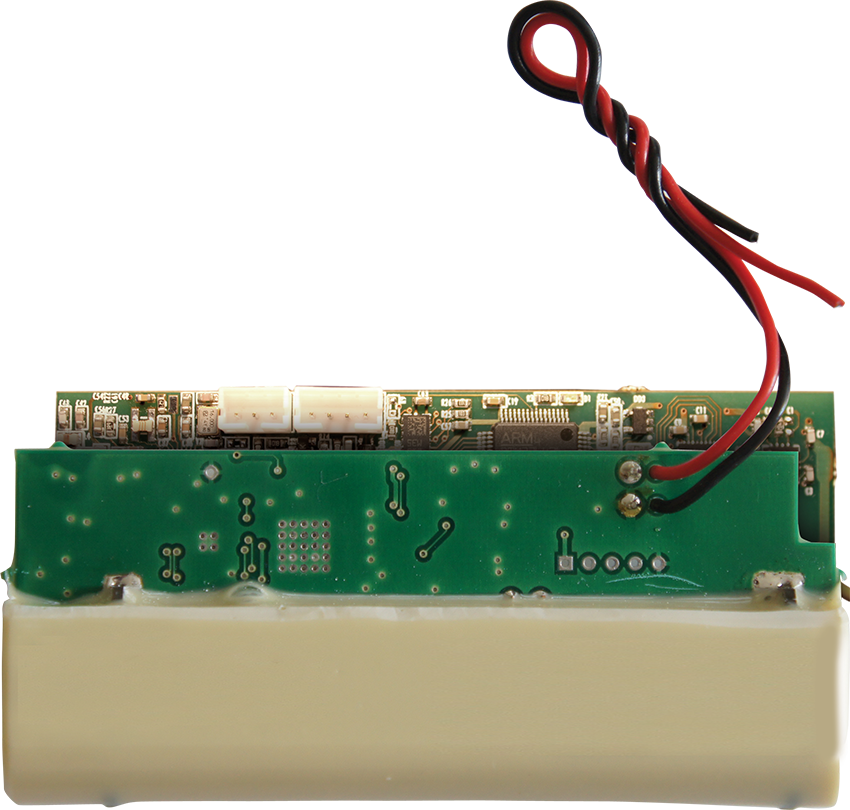

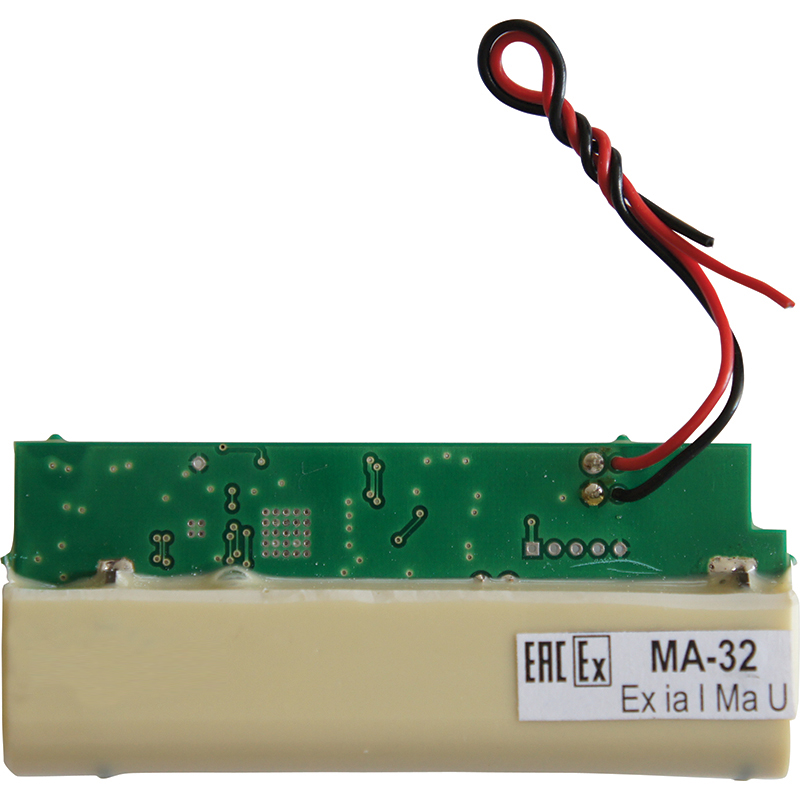

Абонентский модуль поиска МА-32 Устанавливается в аккумуляторный отсек индивидуального головного светильника. Обеспечивает связь с прибором шахтным поисковым "Поиск-2" через обвальные горные породы на расстоянии до 20 м (разрешение ±2м). Рабочая частота 6 КГц. |
|

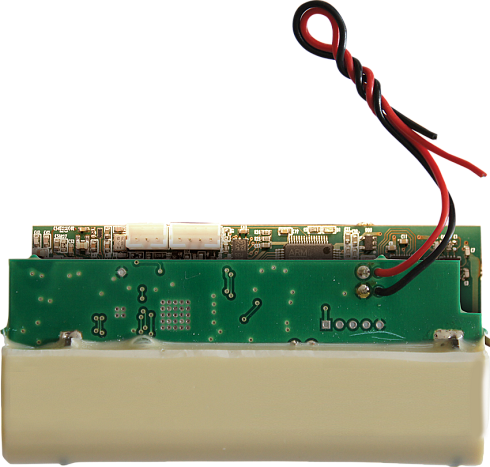

Абонентский модуль поиска, позиционирования и оповещения МА-43 Вместо абонентского модуля поиска МА-32, возможна установка абонентского модуля МА-43, обеспечивающего выполнение функций абонентского модуля поиска МА-32 и абонентского модуля позиционирования и оповещения МА-41. |
|

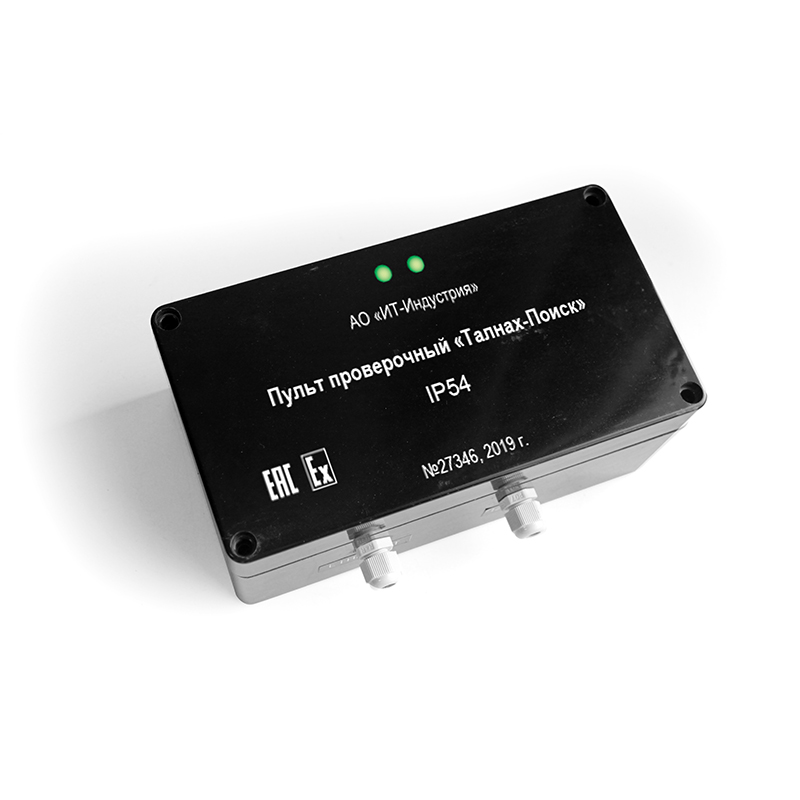

Пульт проверочный Пульт проверочный предназначен для проверки работоспособности абонентских модулей поиска перед выдачей индивидуальных головных светильников персоналу. |
Работа системы аварийного поиска «Горизонт-Поиск»
Система позволяет, в течение 36 часов после возникновения аварии в шахте:
- обнаруживать персонал на расстоянии до 20м через обвальную горную породу;
- обнаруживать персонал на расстоянии до 20м в зоне задымления или в условиях ограниченной видимости.
По результатам конкурса «Лучший экспонат», проведенного в рамках XXIX Международной специализированной выставки технологий горных разработок «Уголь России и Майнинг», система «Горизонт-Поиск» была удостоена Золотой медали и Диплома. |
Технические характеристики прибора шахтного поискового «Поиск-2»
Наименование параметра | Значение |
---|---|
Дальность обнаружения абонентского устройства не менее, м | 20 (зависит от горной породы) |
Время работы от АКБ, час | 12 |
Частота передачи, кГц | 6 |
Частота приема, кГц | 8 |
Вид модуляции | Многочастотный FSK |
Ширина полосы сигнала, Гц | 40 Гц |
Скорость передачи данных, бит/сек | 21 |
Длительность запроса, сек | 1 |
Период посылки сигнала запроса, сек | 2 |
Цветной ЖКИ монитор | Есть |
Разрешение монитора | 640х480 |
Функциональные клавиши | Есть |
3D-датчик магнитного поля | Есть |
Индикация уровня сигнала принятого от МА-32 | Есть |
Кол-во одновременно обрабатываемых МА-32 в режиме поиска | 16 |
Кол-во одновременно обрабатываемых МА-32 в режиме определения направления | 1 |
Время сканирования МА-32 в режиме определения направления сек | 30 |
Маркировка взрывозащиты | Exia IU |
Ток потребления в режиме поиска, мА | 300 |
Габариты Основной блок Антенна |
200х150х40 470х60х60 |
Вес, г | 1000 |
Показатели надежности: - средняя наработка на отказ, не менее, часов -срок службы, не менее, лет |
8000 5 |
Степень защиты от внешних воздействий | IP66 по ГОСТ 14254-96 |
Технические характеристики абонентского модуля поиска МА-32, МА-32-7
Наименование параметра | Значение |
---|---|
Расстояние обнаружения через горные обвальные породы, м | 20 |
Время работы от АКБ светильника, ч | 36 |
Частота передачи, кГц | 8 |
Частота приема, кГц | 6 |
Количество индивидуальных номеров | 32768 |
Вид модуляции | Многочастотный FSK |
Ширина полосы сигнала, Гц | 40 Гц |
Скорость приема данных в радиоканале, бит/сек | 21 |
Время нахождения в состоянии, сек Слип Прием |
10 1 |
Ток потребления в режиме, мА Слип Прием Передача |
0.1 3 30 |
Габариты | МА-32: 90х41х22, МА-32-7: 73х34х20 |
Вес, г. | МА-32: 100, МА-32-7: 50 |
Маркировка взрывозащиты | Exia IU |
Показатели надежности: - средняя наработка на отказ, не менее, часов - срок службы, не менее, лет |
8000 5 |
Вид климатического исполнения | УХЛ5.1 по ГОСТ 15150-69. |
